Steckdosenkombination STV 1222-K (73142201) Steckdosenverteiler | Anschlussfertig

Steckdosenkombination

STV 1222-K

Artikelnummer: 73142201 | Maße: 250 x 400 x 122 mm

Steckdosenkombination, mit Schutzart IP44, anschlussfertig, nach EN 61439-3, hohe mechanische Belastbarkeit, temperaturunempfindlich, kombinierbar

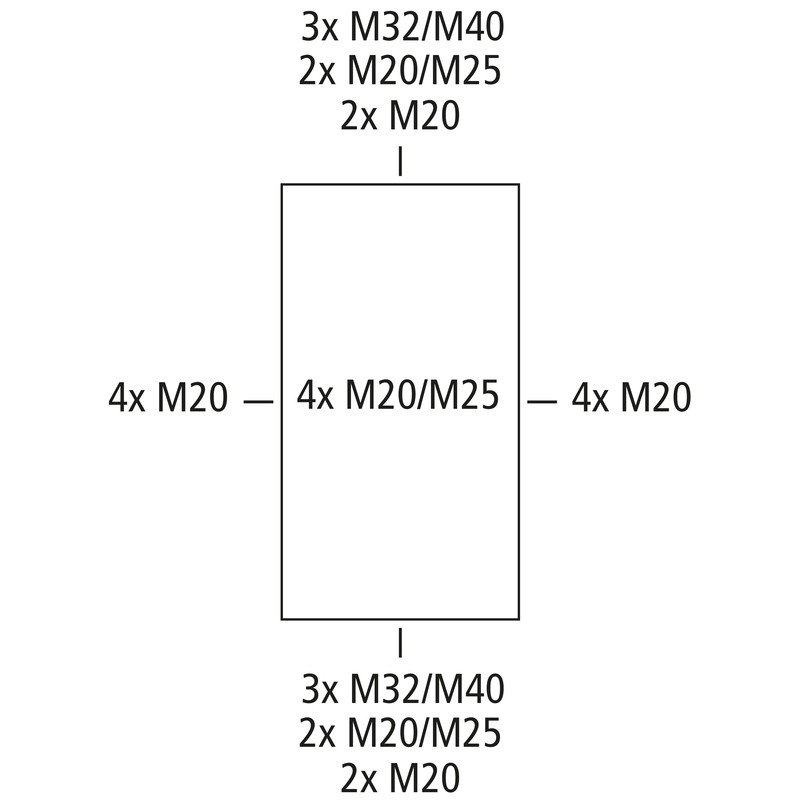

Leitungseinführungen:
oben: Vorprägung 2 x M20, 2 x M20/25, 3 x M32/40
unten: Vorprägung 2 x M20, 2 x M20/25, 3 x M32/40
links: Vorprägung 4 x M20
rechts: Vorprägung 4 x M20
rückseitig: Vorprägung 4 x M20/25

bestückt mit:

  • 2 x Leitungsschutzschalter B16A, 1-polig
  • 1 x Leitungsschutzschalter C16A, 3-polig
  • 1 x Leitungsschutzschalter C32A, 3-polig
  • 1 x Fehlerstrom-Schutzschalter (RCCB), 40/0,03A, 4-polig, Type A
  • 2 x SCHUKO®-Steckdose (frontseitig), 230V
  • 1 x CEE-Steckdose (frontseitig), 16A, 400V
  • 1 x CEE-Steckdose (frontseitig), 32A, 400V

Beigefügtes Zubehör:
Anbaustutzen: 2x M25, 2x M32, Verschlussstopfen, Abdeck- und Beschriftungsstreifen

Highlights

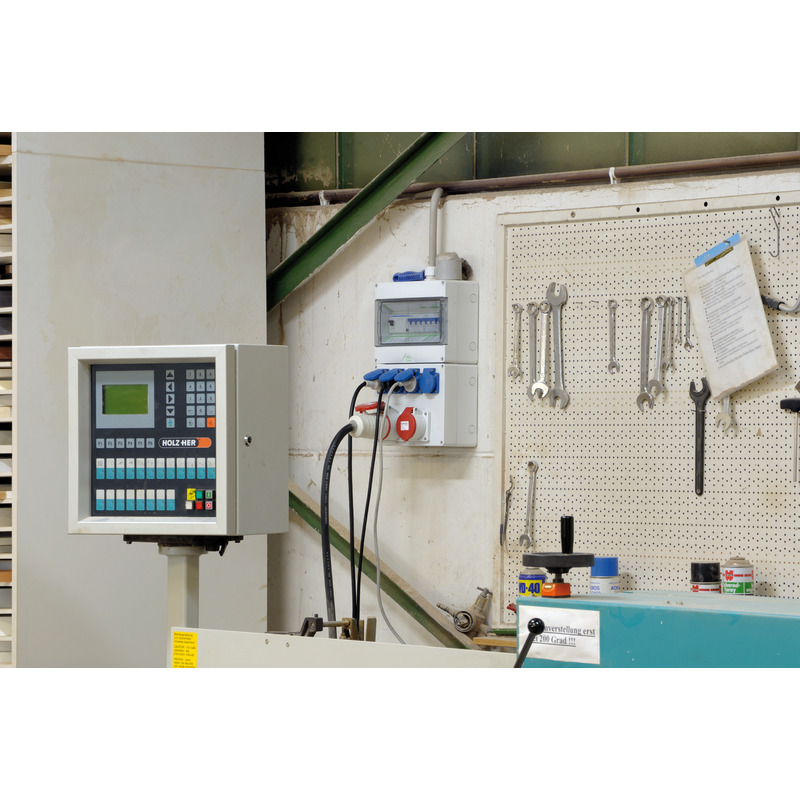

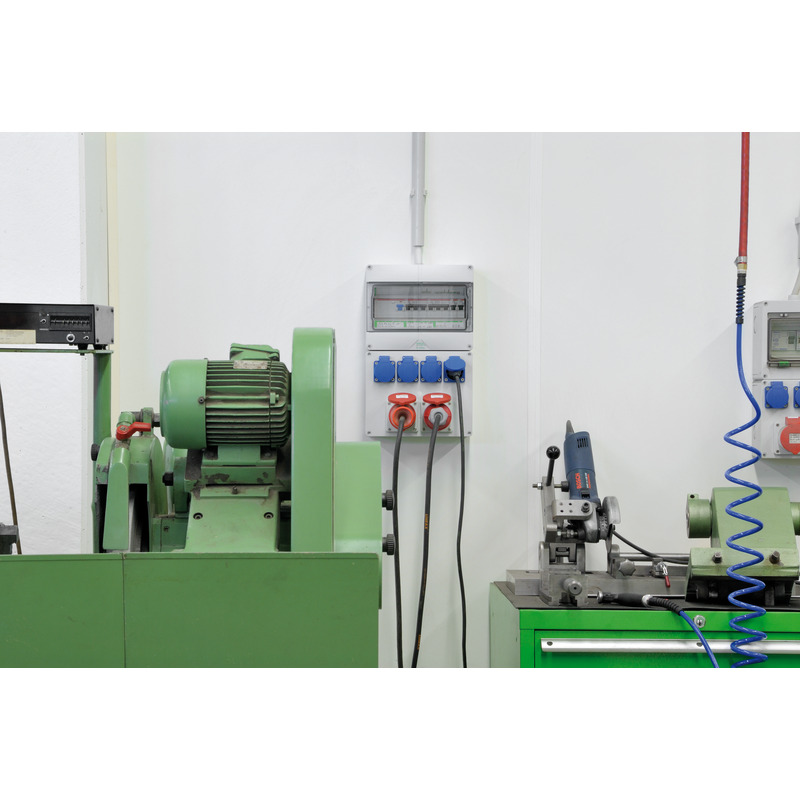

Die anschlussfertigen Steckdosenverteiler bieten maximalen Komfort bei der Installation. Komplett mit Reiheneinbaugeräten und Steckdosen verdrahtet und geprüft. Unterschiedlichen Varianten für eine Vielzahl von Anwendungen, z.B. zur Versorgung von Arbeitsplätzen oder für Wartungsarbeiten in Industriegebäuden und Handwerksbetrieben oder an Maschinen zum Anschluss von Zusatzaggregate. Die STV-Steckdosenverteiler zeichnen sich durch eine hohe mechanische Belastbarkeit, Temperaturunempfindlichkeit und Kompaktheit aus.



Einbaugeräte

Fehlerstrom-Schutzschalter (RCCB), 40/0,03A, 4-polig, Type A 1
Leitungsschutzschalter B16A, 1-polig 2
Leitungsschutzschalter C16A, 3-polig 1
Leitungsschutzschalter C32A, 3-polig 1
SCHUKO®-Steckdose (frontseitig), 230V 2
CEE-Steckdose (frontseitig), 16A, 400V 1
CEE-Steckdose (frontseitig), 32A, 400V 1

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
Schutzklasse II
Schutzart IP44
Anzahl N-Potentiale 1
Anzahl Reihen 1
Anzahl Teilungseinheiten pro Reihe 12
mit N-Klemme ja
mit PE-Klemme ja

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 250 mm
Länge 400 mm
Höhe 122 mm
Gewicht 4.075 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 850 °C

Mechanische Eigenschaften

Befestigungsart Wandmontage
Schlagfestigkeit IK08

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902934751
VME Code CT
ETIM Klasse EC000379
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat, glasfaserverstärkt
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt
Material Klappfenster Polycarbonat

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung dxf (6 MB)
Maßzeichnung pdf (599 KB)
Maßzeichnung jpg (1 MB)
Schaltplan pdf (57 KB)
Schaltplan jpg (607 KB)
Maßzeichnung dwg (1 MB)

Zertifikat

CE Erklärung DE/EN/FR pdf (221 KB)
UKCA Erklärung EN pdf (49 KB)

Ausschreibungstexte
