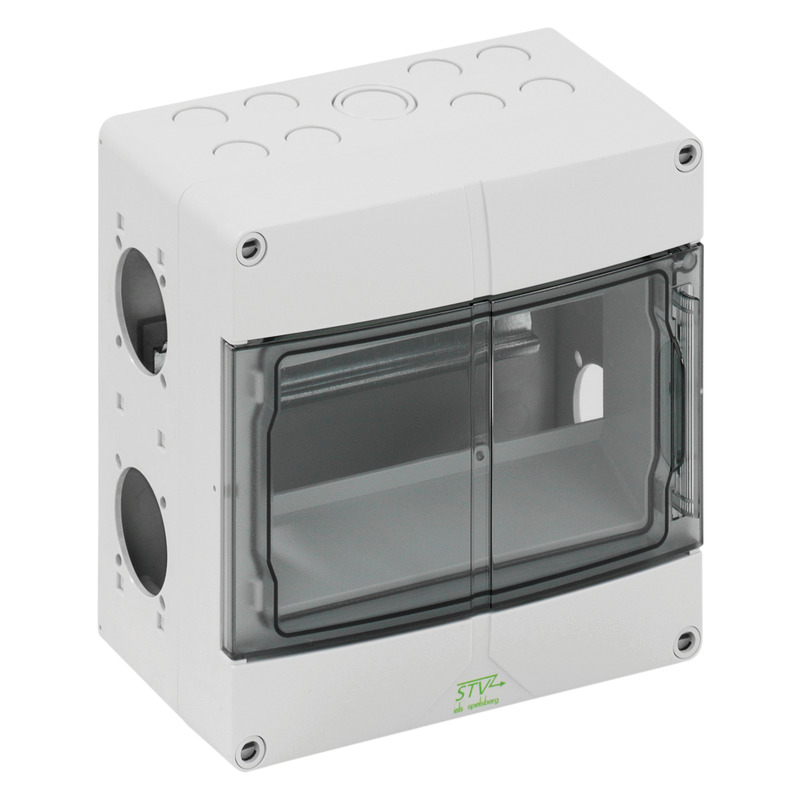

Steckdosenkombination STV 904-L (72990401) Steckdosenverteiler | Leergehäuse

Steckdosenkombination

STV 904-L

Artikelnummer: 72990401 | Maße: 200 x 200 x 122 mm

Steckdosenkombination, mit Schutzart IP44, geeignet zum kundenseitigen Einbau von Reiheneinbaugeräten und Anbausteckdosen, inkl. PE-/N-Klemme sowie Adaptern und Schrauben zur Montage der Steckdosen, hohe mechanische Belastbarkeit, temperaturunempfindlich, kombinierbar, halogenfrei
Leitungseinführungen:
oben: Vorprägung 8 x M20, 1 x M25/32
unten: Vorprägung 8 x M20, 1 x M25/32
rückseitig: Vorprägung 2 x M20/25

verfügbare Teilungseinheiten: 8

Öffnungen für Steckdosen: 2x Bohrung für SCHUKO®-Steckdose mit Durchmesser 44,5mm und Bohrlochabstand für Montage vertikal / horizontal von 38/38mm (seitlich)

Beigefügtes Zubehör:
Anbaustutzen: 2x M25, 2x M32, Verschlussstopfen, Abdeck- und Beschriftungsstreifen

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
Schutzklasse II
Schutzart IP44
Anzahl N-Potentiale 1
Anzahl Reihen 1
Anzahl Teilungseinheiten 8
Anzahl Teilungseinheiten pro Reihe 8
mit N-Klemme ja
mit PE-Klemme ja

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 200 mm
Länge 200 mm
Höhe 122 mm
Gewicht 0.885 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Befestigungsart Wandmontage
Schlagfestigkeit IK08

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902934553
VME Code C62
ETIM Klasse EC000379
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat, glasfaserverstärkt
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt
Material Klappfenster Polycarbonat

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung dwg (2 MB)
Maßzeichnung dxf (8 MB)
Maßzeichnung pdf (2 MB)
Maßzeichnung jpg (1 MB)

Zertifikat

UKCA Erklärung EN pdf (49 KB)
CE Erklärung DE/EN/FR pdf (221 KB)

Ausschreibungstexte
