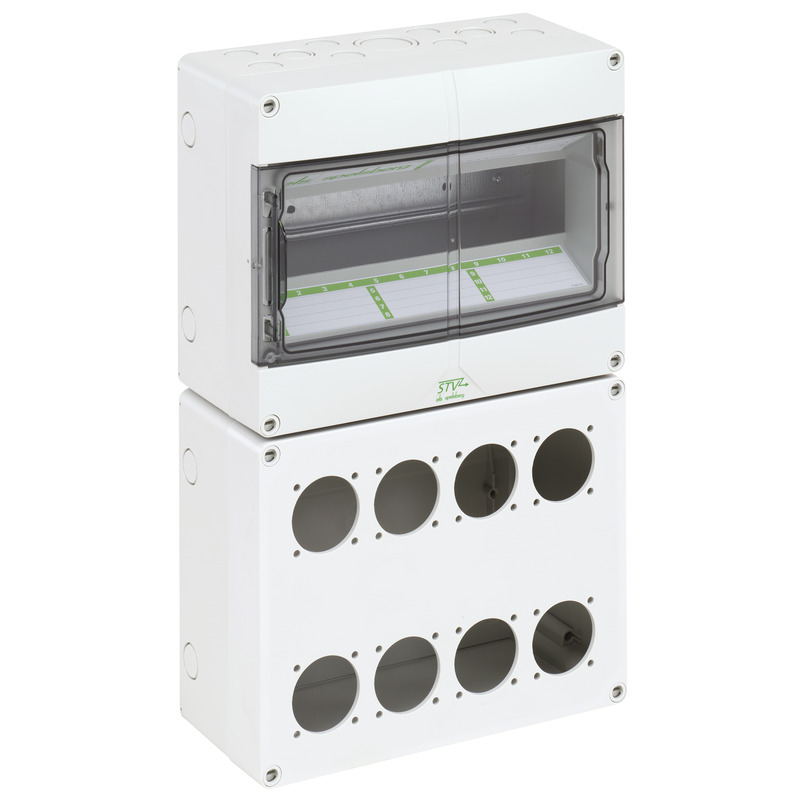

Steckdosenleergehäuse STV 1208-L (73190801) Steckdosenverteiler | Leergehäuse

Steckdosenleergehäuse

STV 1208-L

Artikelnummer: 73190801 | Maße: 250 x 400 x 122 mm

Steckdosenleergehäuse, mit Schutzart IP44, geeignet zum kundenseitigen Einbau von Reiheneinbaugeräten und Anbausteckdosen, inkl. PE-/N-Klemme sowie Adaptern und Schrauben zur Montage der Steckdosen, hohe mechanische Belastbarkeit, temperaturunempfindlich, kombinierbar, halogenfrei
Leitungseinführungen:
oben: Vorprägung 2 x M20, 2 x M20/25, 3 x M32/40
unten: Vorprägung 2 x M20, 2 x M20/25, 3 x M32/40
links: Vorprägung 4 x M20
rechts: Vorprägung 4 x M20

verfügbare Teilungseinheiten: 12

Öffnungen für Steckdosen:, 8x Bohrung für SCHUKO®-Steckdose mit Durchmesser 44,5mm und Bohrlochabstand für Montage vertikal / horizontal von 38/38mm (frontseitig)

Beigefügtes Zubehör:
Anbaustutzen: 2x M25, 2x M32, Verschlussstopfen, Abdeck- und Beschriftungsstreifen

Highlights

Für den vollständigen, individuellen Aufbau von Steckdosenkombinationen eignen sich die STV Leergehäuse. Die Leergehäuse sind bestückt mit PE- und N-Klemme. Adapter und Schrauben zur Montage von Steckdosen liegen bei. Die STV-Steckdosenverteiler zeichnen sich durch eine hohe mechanische Belastbarkeit, Temperaturunempfindlichkeit und Kompaktheit aus.



Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
Schutzklasse II
Schutzart IP44
Anzahl Reihen 1
Anzahl Teilungseinheiten 12
Anzahl Teilungseinheiten pro Reihe 12
mit N-Klemme ja
mit PE-Klemme ja

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 250 mm
Länge 400 mm
Höhe 122 mm
Gewicht 1.91 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Befestigungsart Wandmontage
Schlagfestigkeit IK08

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902934706
VME Code CT
ETIM Klasse EC000379
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat, glasfaserverstärkt
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt
Material Klappfenster Polycarbonat

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung dwg (1 MB)
Maßzeichnung dxf (6 MB)
Maßzeichnung pdf (615 KB)
Maßzeichnung jpg (1 MB)

Zertifikat

CE Erklärung DE/EN/FR pdf (221 KB)
UKCA Erklärung EN pdf (49 KB)

CAD-Daten

CAD-Daten 3D-CAD-Daten herunterladen

Ihre Anfrage

Ihre Informationen

Firmendaten

CAD-Format

Ausschreibungstexte

Ähnliche Produkte

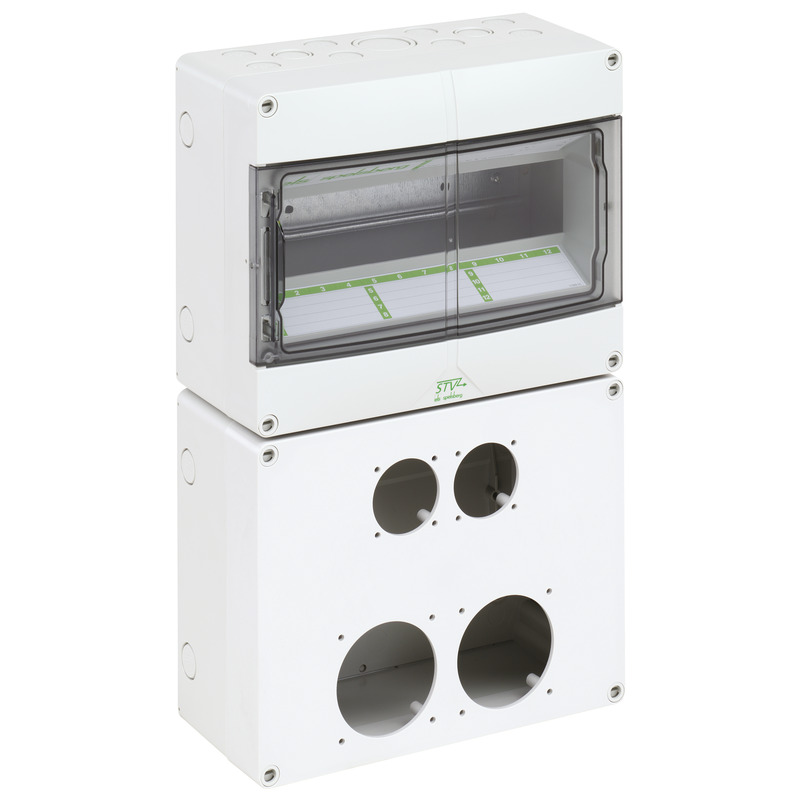

Steckdosenleergehäuse STV 1222-L

  • Maße : 250 x 400 x 122 mm
  • Artikelnummer: 73192201

verfügbare Teilungseinheiten: 12

Öffnungen für Steckdosen:, 2x Bohrung...



Steckdosenleergehäuse, mit Schutzart IP44, geeignet zum kundenseitigen Einbau von...

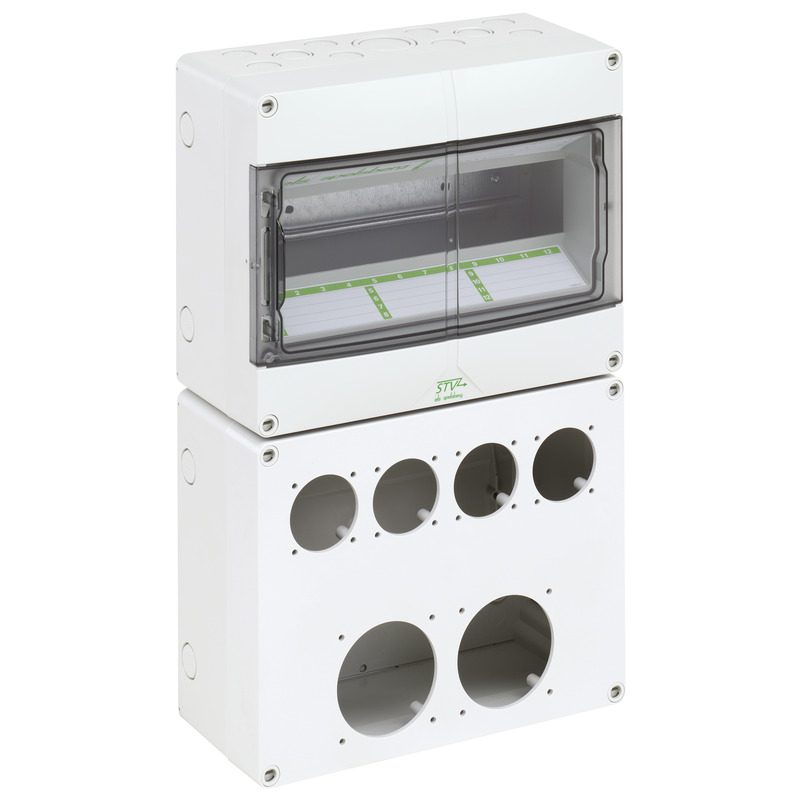

Steckdosenleergehäuse STV 1224-L
