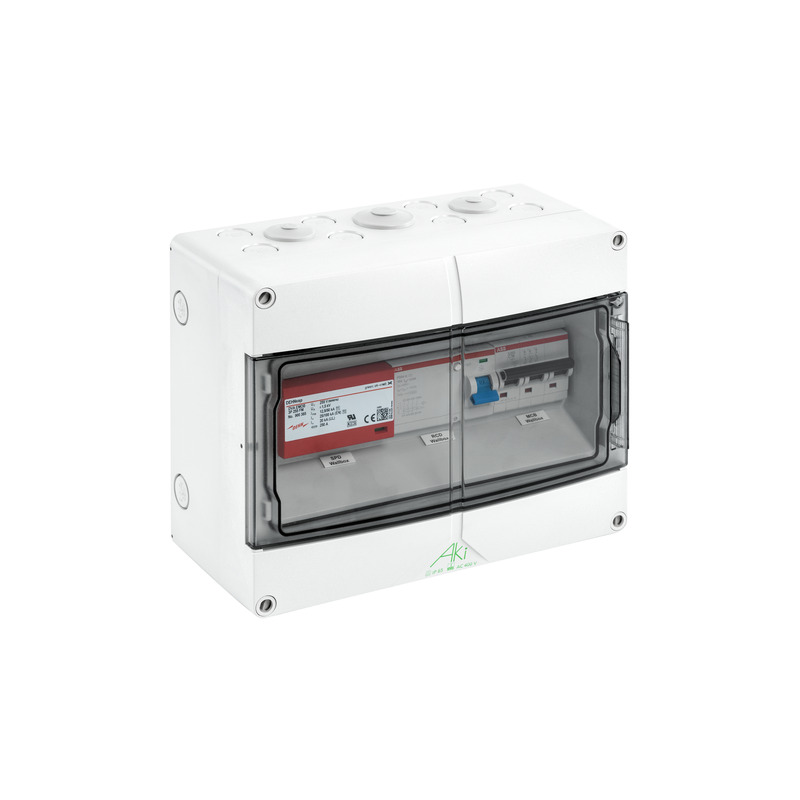

AKi 12 EMOBIL 11kW-ÜSS AKi 12 EMOBIL 11kW-ÜSS

Kleinverteiler

AKi 12 EMOBIL 11kW-ÜSS

Artikelnummer: 73610201 | Maße: 250 x 200 x 122 mm

Kleinverteiler, mit Schutzart IP65, bauartgeprüft nach EN 61439-3, anschlussfertig verdrahtet

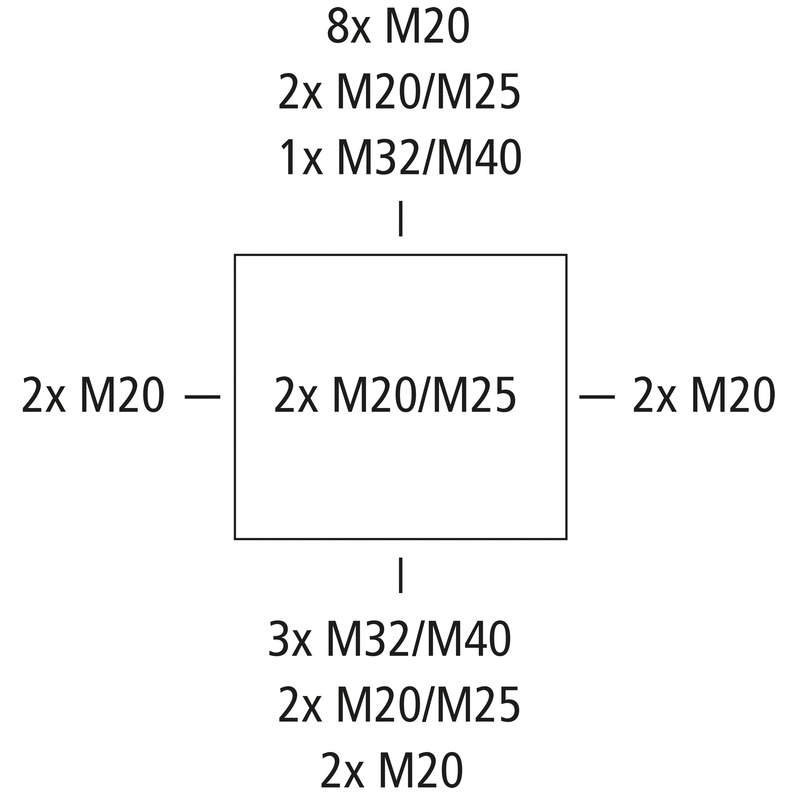

Leitungseinführungen:
oben: Vorprägung 8 x M20
unten: Vorprägung 2 x M20, 2 x M20/25, 3 x M32/40
links: Vorprägung 2 x M20
rechts: Vorprägung 2 x M20
rückseitig: Vorprägung 2 x M20/25

1-reihig, für eine Wallbox 11kW mit integrierter 6mA DC Überwachung

bestückt mit:

  • 1 x Leitungsschutzschalter C16A, 3-polig
  • 1 x Fehlerstrom-Schutzschalter (RCCB), 40/0,03A, 4-polig, Type A
  • 1 x Überspannungs-Ableiter (SPD) Typ 1 + Typ 2 für TN-S-Systeme, energetisch koordinierte Schutzwirkung zum Endgerät Typ 1 + Typ 2 + Typ 3

Highlights

Einfach mehr Verteiler. Die Kleinverteiler der Reihe AK EMOBIL bieten eine einfache, anschlussfertige Lösung zum einer Wallbox mit einer Ladeleistung von 11 kW. Die AK EMOBIL- Verteiler sind sowohl für die Innen- als auch für die geschützte Außeninstallation geeignet. Eine hohe Schutzart mit IP65 und eine Schlagfestigkeit von IK08 beschreiben, wie robust die halogenfreien Kleinverteiler aus widerstandsfähigem Polycarbonat sind.



Einbaugeräte

Fehlerstrom-Schutzschalter (RCCB), 40/0,03A, 4-polig, Type A 1
Leitungsschutzschalter C16A, 3-polig 1
Überspannungs-Ableiter (SPD) Typ 1 + Typ 2 für TN-S-Systeme, energetisch koordinierte Schutzwirkung zum Endgerät Typ 1 + Typ 2 + Typ 3 1

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC 400 V
Bemessungsisolationsspannung AC 230 V
Schutzklasse II
Schutzart IP65
belüftet nein
Anzahl N-Potentiale 1
Anzahl Reihen 1
Anzahl Teilungseinheiten pro Reihe 12
mit N-Klemme ja
mit PE-Klemme ja
mit zusätzlichem Einbauraum nein
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 250 mm
Länge 200 mm
Höhe 122 mm
Innenbreite 241 mm
Innenhöhe 56 mm
Gewicht 2.431 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 850 °C

Mechanische Eigenschaften

Befestigungsart Wandmontage
Schlagfestigkeit IK08
plombierbar ja
Drehmoment der Deckelschraube 1.2 Nm
Flanschvariante nein

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902680603
VME Code CT
ETIM Klasse EC002288
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Polycarbonat, glasfaserverstärkt
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Einführung Thermoplastisches Elastomer
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt
Material Klappfenster Polycarbonat

Datenblatt Download

Datenblatt Download

Maßblatt

Schaltplan pdf (38 KB)

Zertifikat

CE Erklärung DE/EN/FR pdf (136 KB)
UKCA Erklärung EN pdf (165 KB)
