Wallbox Spelsberg Wallbox Smart Pro Graphite 7m (59153701) Die Spelsberg Wallbox Smart Pro
3D/AR Modell
AR Modus

Wallbox

Spelsberg Wallbox Smart Pro Graphite 7m

Artikelnummer: 59153701 | Maße: 293 x 293 x 110 mm

Wallbox - ideal zum intelligenten Laden von Elektrofahrzeugen im privaten Bereich, Ladeleistung bis 11 kW (3-phasig) / 3,7 kW (1-phasig) und einem maximalen Ladestrom von 16 A, Ladestrom variabel einstellbar in 1-A-Schritten, integrierte DC-Fehlerstromerkennung für Gleichfehlerströme ≥ 6 mA und Temperaturüberwachung für einen sicheren Ladevorgang, stilvolles Design und kompakte Gehäuseabmessungen für Wand- und Stelenmontage, Schutzart IP54, maximaler Anschlussquerschnitt Versorgungsklemme 6 mm², Schlagfestigkeit IK08, Schutzklasse II.

Einfache Installation sowie schnelle Konfiguration und Firmware Updates mit der kostenlosen Spelsberg Wallbox App (verfügbar für iOS ab Version 14 und Android ab Version 6).

Integrierter MID-Zähler zur Verbrauchsabrechnung, dynamisches phasen-individuelles Lastmanagement mit Schieflasterkennung und externer Zählerunterstützung zur effizienten Nutzung der verfügbaren Leistung, Anbindung an Energiemanagementsysteme (EMS) zur externen Steuerung und zum Laden mit Solarenergie, freies Laden oder berührungslose Autorisierung des Ladevorgangs per RFID, Plug & Charge (ISO15118) oder AutoCharge, LED und akustische Signale zur eindeutigen Rückmeldung von Statusänderungen, Auswertung umfangreicher Ladestatistiken über die Spelsberg Wallbox App oder externe Backends.

Unterstützte Kommunikationsprotokolle und -schnittstellen:

  • USB
  • WLAN, Ethernet (2 RJ45 LAN-Ports)
  • Modbus TCP, EEBus, SMA SEMP
  • OCPP-J 1.6 zur Anbindung externer Backends

Graphite, 7m Ladekabel mit Typ 2 Kupplung

Beigefügtes Zubehör:

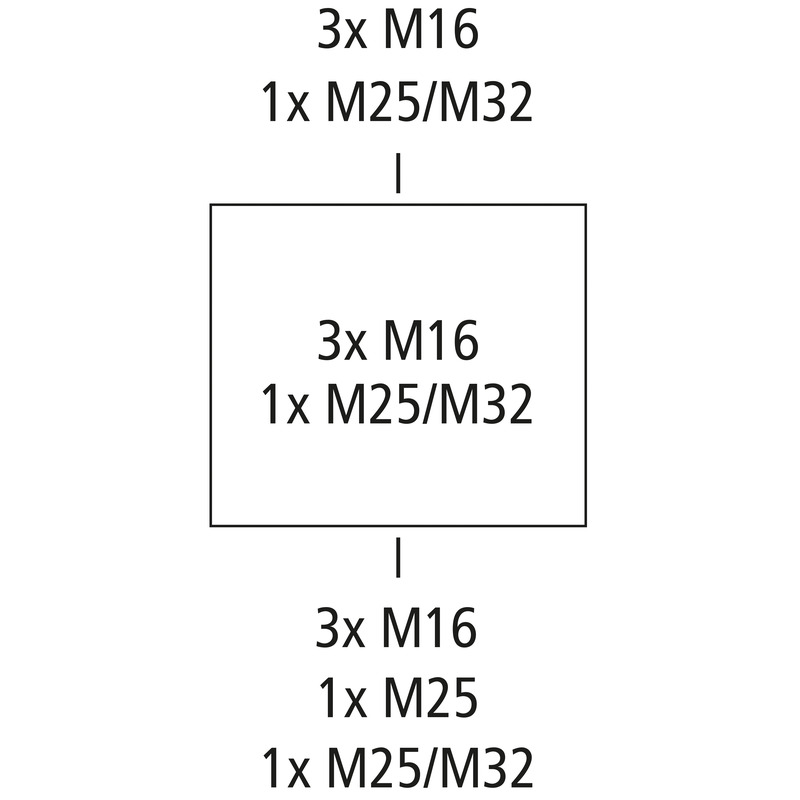

3 RFID-Chips, 4 Befestigungsschrauben 6x60, 4 Universaldübel 8x50, 3 DMS M16, 1 DMS M25, 1 DMS M32 und 5 Chips zum Öffnen des Designcovers

Highlights

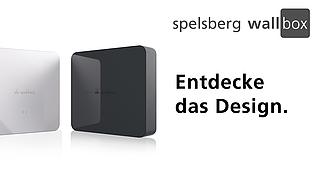

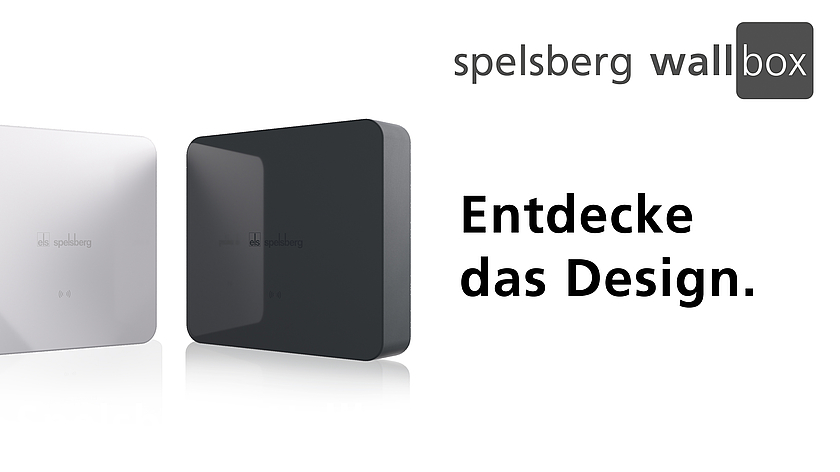

Stilvolles, minimalistisches Design trifft smarte Ladetechnik - das ist starke Power in ihrer schönsten Form.
Die integrierten Kommunikationsschnittstellen ermöglichen maximale Konnektivität und Integration in vernetzte Systeme bei gleichzeitigem Fokus auf eine schnelle und einfache Installation.
Die Spelsberg Wallbox macht Schluss mit aufwendigen Einstellungen von Dreh- und Dipschaltern: Die intelligente App ermöglicht die gesamte Konfiguration und Steuerung sowie zusätzlich die Auswertung von Ladestatistiken bequem über das Smartphone.



Elektrische Eigenschaften

max. Ladeleistung 11 kW
max. Ladestrom 16 A
Ladestrom variabel einstellbar ja
Ausführung Anschluss Anlagenseite 3-phasig
Bemessungsbetriebsspannung AC 400 V
Nennfrequenz 50 Hz
Lademodus (IEC 61851) 3 C
Länge Ladeleitung 7 m
Anschlussstecker Typ 2
Temperaturüberwachung Reduktion des Ladestroms
DC-Fehlerstromerkennung ≥6 mA ja
Lastschalter Schütz, 4-polig
min. Leiterquerschnitt 0,2 mm²
max. Leiterquerschnitt 6 mm²
Schutzklasse II
Verschmutzungsgrad 3
Schutzart IP54
belüftet nein

Farben

Farbe Unterteil anthrazit
Farbe Oberteil Graphite

Zusatzfeatures

Mobile App ja
Zugangskontrolle / Autorisierung RFID, EVCCID
Statusanzeige LED
Akustische Statusrückmeldung ja
Lastmanagement dynamisch
MID-Zähler integriert ja
PV-Überschussladen ja
Plug & Charge (ISO 15118) ja
Auto Charge ja
Firmware Updates Remote
Einführung für Datenkabel ja
Förderfähigkeit KFW-förderfähig

Kommunikation

Kommunikationsprotokolle WLAN, Ethernet, Modbus TCP, EEBus, SMA SEMP, OCPP-J 1.6
Schnittstellen USB
ISO 15118 ja

Maße und Gewicht

Breite 293 mm
Länge 293 mm
Höhe 110 mm
Gewicht 7.499 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Glühdrahtfestigkeit nach EN 60695-2-11 650 °C
Gewicht (ohne Ladekabel) 3 kg

Mechanische Eigenschaften

Befestigungsart Wand-/Stelenmontage
Schlagfestigkeit IK08
plombierbar nein
Art des Oberteils Deckel

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902675685
VME Code CT
ETIM Klasse EC002883
Zolltarifnummer 85371091

Werkstoff

Material Unterteil Polycarbonat, glasfaserverstärkt
Material Oberteil Polycarbonat

Datenblatt Download

Datenblatt Download

Handbuch

Produkthandbuch SE pdf (5 MB)
Produkthandbuch FR pdf (5 MB)
Produkthandbuch FI pdf (5 MB)
Produkthandbuch EN pdf (5 MB)
Produkthandbuch DK pdf (5 MB)
Produkthandbuch DE pdf (5 MB)
Produkthandbuch BE pdf (5 MB)

Montageanleitung

Montageanleitung pdf (8 MB)

Maßblatt

Maßzeichnung dwg (730 KB)
Maßzeichnung pdf (825 KB)
Maßzeichnung dxf (3 MB)

Zertifikat

CE Erklärung DE/EN/FR pdf (33 KB)
