Kleinkabelhausanschlusskasten

SVi H 12P-g

Artikelnummer: 59101301 | Maße: 150 x 300 x 137 mm

Netzanschlusskasten, für 230 V Wechselstrom-Netze (L-N-PE / L-PEN)   nach VDE-AR-N 4100 (Hausanschlusskasten für einphasigen Anschluss), In=25 A, Imax=63 A, bestückt mit: 1 x NH00 Sicherungselement, 1 x N-Klemme, 1 x PE-Klemme, 1 x PE-N Brücke 10mm², 1 x Parkbucht für 2 Adern
Anschlussklemmen Zuleitung: Prismenklemme (2,5 - 50 mm² CU, 16 - 50 mm² AL)
Anschlussklemmen Abgang: Schellenanschluss (2x 2,5-50mm² CU)

Deckel grau

Highlights

Die SVi-Gehäuselösungen sind für 1-phasige Netzanschlüsse und Zählerlösungen nach VDE-AR-4100 bis 4,6kVA optimiert. Die Netzanschlussgehäuse und Zählergehäuse werden ergänzt durch Leergehäuse und Automatengehäuse. Optimal geeignet für den Einsatz in Stadtmöbeln, Outdoorschränken und Verkehrssignalanlagen.



Elektrische Eigenschaften

Bemessungsbetriebsspannung AC 400 V
Schutzklasse II
Schutzart IP65
UL Type Rating k.A.

Maße und Gewicht

Breite 150 mm
Länge 300 mm
Höhe 137 mm
Gewicht 1.6454 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Befestigungsart Aufbau
Schlagfestigkeit IK07

Umgebungsbedingungen

Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902369867
VME Code CT
ETIM Klasse EC000248
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Kunststoff

Zertifikate

Prüfzeichen VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2))
Prüfzeichen VDE (DIN 0660-505)

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung pdf (660 KB)
Maßzeichnung dxf (7 MB)
Maßzeichnung dwg (1 MB)
Maßzeichnung jpg (1 MB)

Zertifikat

VDE Zertifikat DE/EN pdf (665 KB)
CE Erklärung DE/EN/FR pdf (310 KB)
UKCA Erklärung EN pdf (48 KB)
VDE Zertifikat DE/EN pdf (682 KB)

Zubehör

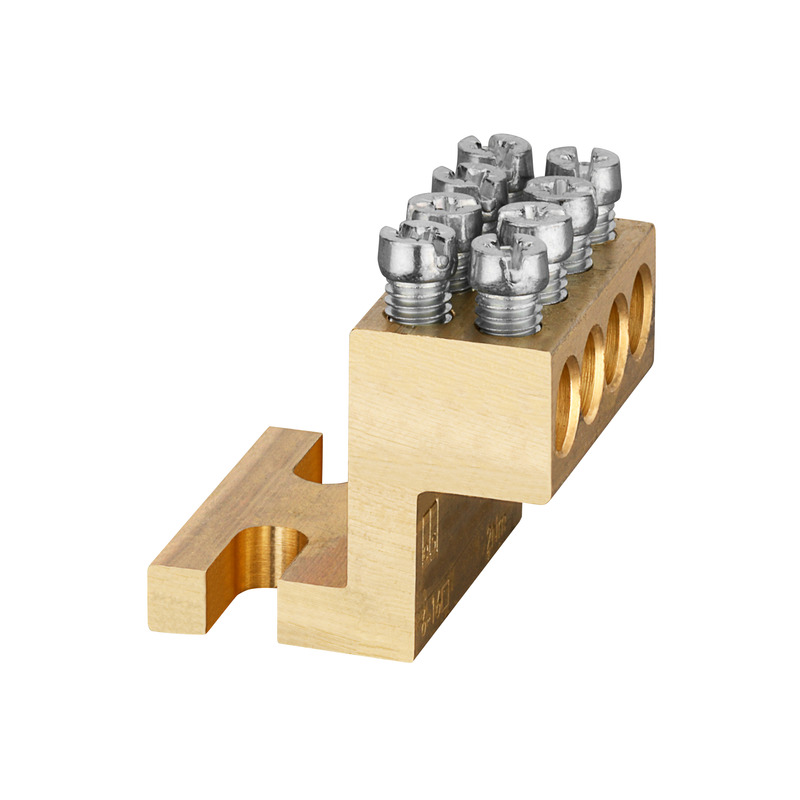

Buchsenklemme 1polig, 4x16mm² PVK 416

  • Maße : 30 x 30,5 x 42,3 mm
  • Artikelnummer: 59341601



Potential Vervielfachungs-Klemme, mit 4 schraubbaren Klemmstellen 6 - 16 mm² CU



CAD-Daten

CAD-Daten 3D-CAD-Daten herunterladen

Ihre Anfrage

Ihre Informationen

Firmendaten

CAD-Format

Ausschreibungstexte

Ähnliche Produkte

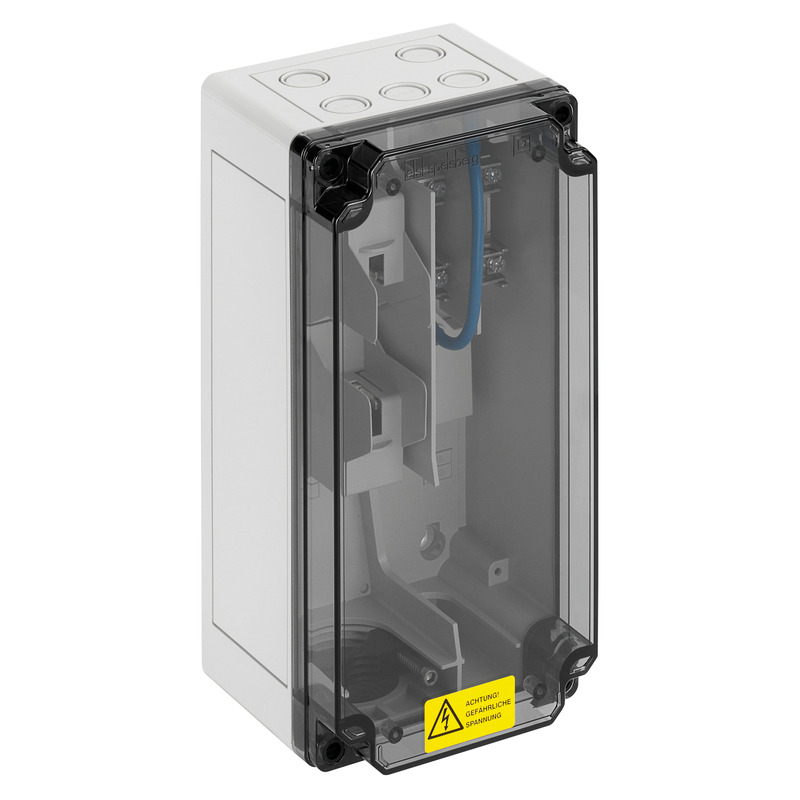

Kleinkabelhausanschlusskasten SVi H 12P-t
