Kleinkabelhausanschlusskasten SVi H 21P-g (59102301) Netzanschluss bis 4,6kVA: Spelsberg

Kleinkabelhausanschlusskasten

SVi H 21P-g

Artikelnummer: 59102301 | Maße: 150 x 300 x 137 mm

Netzanschlusskasten, für 230 V Drehstrom-Netze (L1-L2-PE), In=25 A, Imax=63 A, bestückt mit: 2 x NH00 Sicherungselement, 1 x PE-Klemme, 1 x Parkbucht für 2 Adern
Anschlussklemmen Zuleitung: Prismenklemme (2,5 - 50 mm² CU, 16 - 50 mm² AL)
Anschlussklemmen Abgang: Schellenanschluss (2x 2,5-50mm² CU)

Deckel grau

Highlights

Die SVi-Gehäuselösungen sind für 1-phasige Netzanschlüsse und Zählerlösungen nach VDE-AR-4100 bis 4,6kVA optimiert. Die Netzanschlussgehäuse und Zählergehäuse werden ergänzt durch Leergehäuse und Automatengehäuse. Optimal geeignet für den Einsatz in Stadtmöbeln, Outdoorschränken und Verkehrssignalanlagen.



Elektrische Eigenschaften

Bemessungsbetriebsspannung AC 400 V
Schutzklasse II
Schutzart IP54
UL Type Rating k.A.

Maße und Gewicht

Breite 150 mm
Länge 300 mm
Höhe 137 mm
Gewicht 3.8521 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Befestigungsart Aufbau
Schlagfestigkeit IK07

Umgebungsbedingungen

Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902369959
VME Code CT
ETIM Klasse EC000248
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Kunststoff

Zertifikate

Prüfzeichen VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2))
Prüfzeichen VDE (DIN 0660-505)

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung pdf (652 KB)
Maßzeichnung dxf (7 MB)
Maßzeichnung dwg (1 MB)
Maßzeichnung jpg (1 MB)

Zertifikat

UKCA Erklärung EN pdf (48 KB)
VDE Zertifikat DE/EN pdf (682 KB)
CE Erklärung DE/EN/FR pdf (310 KB)
VDE Zertifikat DE/EN pdf (665 KB)

CAD-Daten

CAD-Daten 3D-CAD-Daten herunterladen

Ihre Anfrage

Ihre Informationen

Firmendaten

CAD-Format

Ausschreibungstexte

Ähnliche Produkte

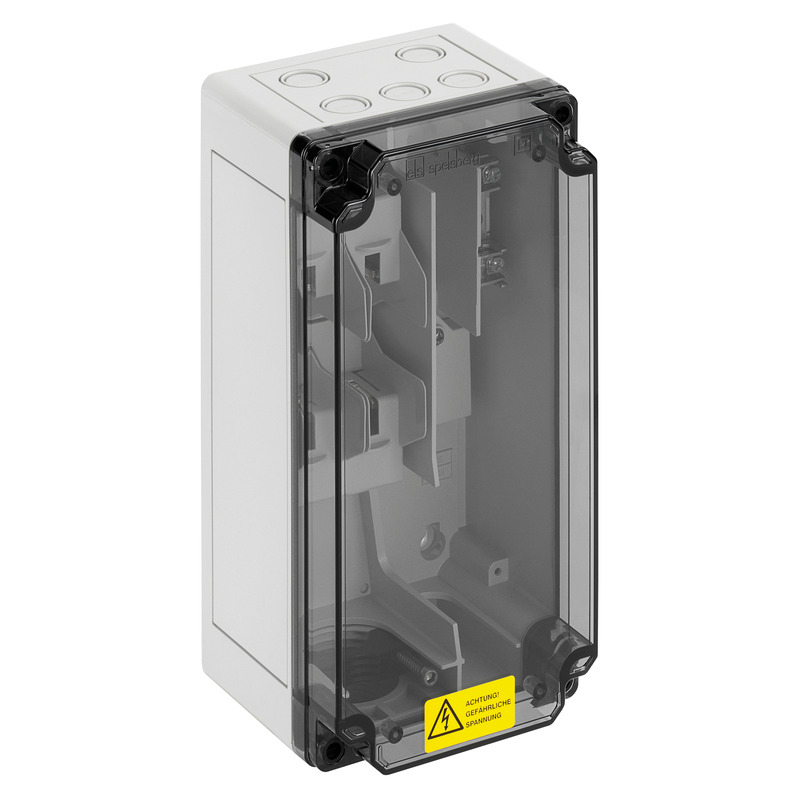

Kleinkabelhausanschlusskasten SVi H 21P-t
