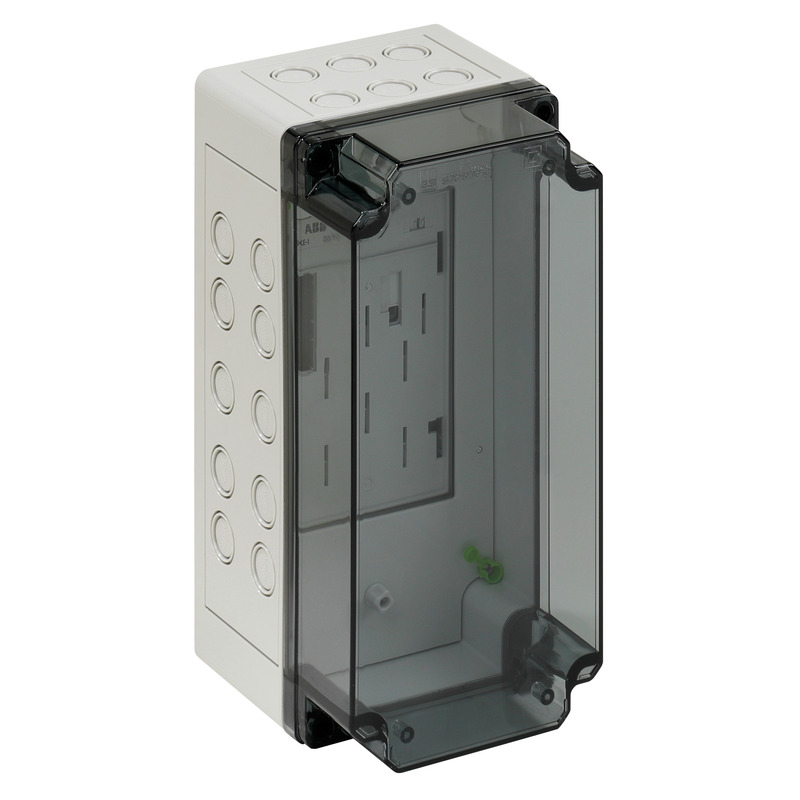

Zählergehäuse SVi Z-W (59103201) Netzanschluss bis 4,6kVA: Spelsberg

Zählergehäuse

SVi Z-W

Artikelnummer: 59103201 | Maße: 150 x 300 x 162 mm

Zählergehäuse

Deckel transparent hoch, In=25 A, Imax=63 A,

mit BKE-I Adapterplatte für den elektronischen Haushaltszähler in

Wechselstromausführung mit vorkonfektionierten Anschlussleitungen

Highlights

Die SVi-Gehäuselösungen sind für 1-phasige Netzanschlüsse und Zählerlösungen nach VDE-AR-4100 bis 4,6kVA optimiert. Die Netzanschlussgehäuse und Zählergehäuse werden ergänzt durch Leergehäuse und Automatengehäuse. Optimal geeignet für den Einsatz in Stadtmöbeln, Outdoorschränken und Verkehrssignalanlagen.



Elektrische Eigenschaften

Bemessungsbetriebsspannung AC 230 V
Schutzklasse II
Schutzart IP65
UL Type Rating k.A.

Maße und Gewicht

Breite 150 mm
Länge 300 mm
Höhe 162 mm
Gewicht 1.793 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit nach EN 60695-2-11 960 °C

Mechanische Eigenschaften

Befestigungsart Aufbau
Schlagfestigkeit IK07

Umgebungsbedingungen

Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902303496
VME Code CT
ETIM Klasse EC000248
Zolltarifnummer 85369095

Werkstoff

Material Unterteil Kunststoff

Datenblatt Download

Datenblatt Download

Maßblatt

Maßzeichnung pdf (896 KB)
Maßzeichnung dxf (10 MB)
Maßzeichnung dwg (2 MB)
Maßzeichnung jpg (1 MB)

Zertifikat

CE Erklärung DE/EN/FR pdf (222 KB)
UKCA Erklärung EN pdf (49 KB)

CAD-Daten

CAD-Daten 3D-CAD-Daten herunterladen
